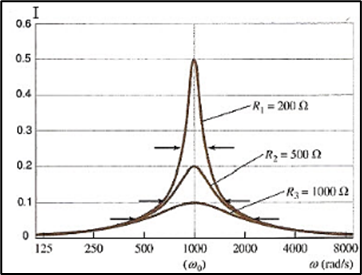

بسم الله الرحمن الرحيم موضوع متوقع في الاسئلة الوزارية لهذا العام 2025 من المرشحات س وزاري / ما الفائدة العملية لدوائر التيار المتناوب ( R-L-C ) متوالية الربط ؟ ج/ الطريقة التي تتجاوب فيها مثل هذه الدوائر مع مصادر ذوات ترددات مختلفة والتي تجعل القدرة المتوسطة المنتقلة الى الدائرة بأكبر مقدار ، ومثال على ذلك دوائر التنغيم المستعملة في المستقبلات في أجهزة الراديو س/ ما هو تأثير مقدار المقاومة في مقدار منحني التيار عند التردد الرنيني ج/ عندما يكون مقدار المقاومة صغيرا يكون منحني التيار رفيعا وحادا ومقداره كبيرا ، اما اذا كانت المقاومة كبيرة فإنها تجعل منحني التيار واسعا ومقداره صغيرا ملاحظة (تاتي كتعريف ممكن) / ان الإشارة الراديوية عند تردد معين تنتج تيارا يتغير بالتردد نفسه في دائرة الاستقبال ، ويكون هذا التيار بأعظم مقدار اذا كان تردد دائرة الاستقبال ( دائرة التنغيم ) مساويا الى تردد الإشارة المستلمة وعندها تكون رادة الحث ( X L = ωL ) مساوية لرادة السعة ( ω X c =1/C ...
